PNI P16UV Portable VHF/UHF Radio Station User Manual

מָבוֹא

The PNI P16UV is a portable dual-band VHF/UHF radio station designed for reliable communication across various environments. It features 999 programmable channels, dual-band transmission, and 6-band reception, along with functions like VOX, scanning, FM radio, and weather channels. This manual provides detailed instructions for the proper setup, operation, and maintenance of your PNI P16UV radio.

תוכן החבילה

ודא שכל הפריטים המפורטים להלן כלולים בחבילה שלך:

• Portable UHF/VHF Radio (PNI P16UV)
• אַנטֶנָה
• Li-Ion Battery (2600mAh)
• מטען שולחני
• אוזניות עם מיקרופון
• שְׁרוֹך
• מדריך למשתמש

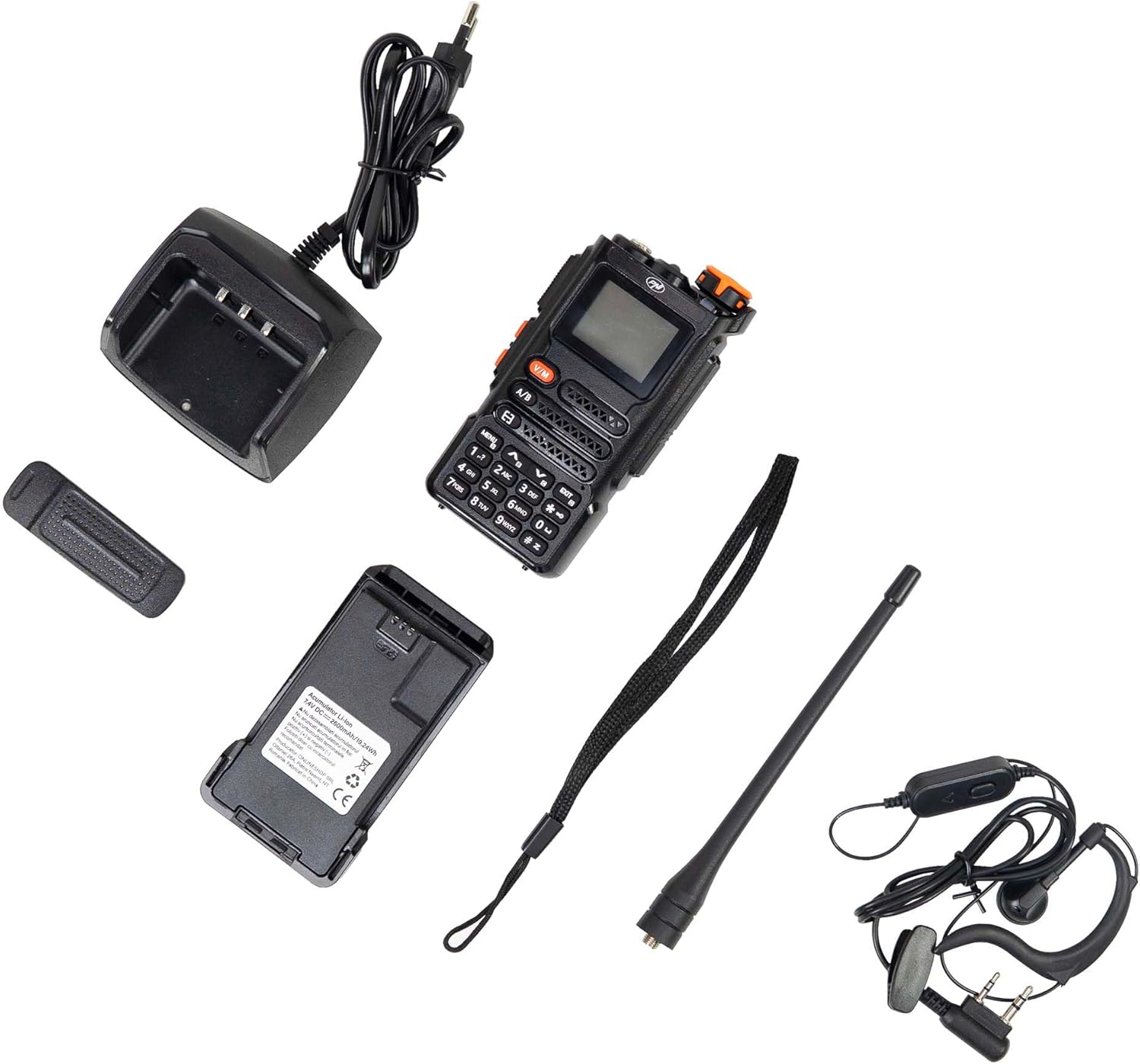

Figure 1: PNI P16UV Package Contents. This image displays the radio unit, antenna, 2600mAh Li-Ion battery, desk charger, headset with microphone, and lanyard, which are all included in the product package.

המוצר נגמרview

The PNI P16UV radio is equipped with a range of features to enhance your communication experience. Key features include:

• Dual-Band Transmission: Operates on both VHF (136-174 MHz) and UHF (400-470 MHz) frequencies.
• קליטה של ​​6 תדרים: Extends listening capabilities beyond standard transmission bands.
• 999 ערוצים: Ampאחסון le עבור תדרים והגדרות שונים.
• כוח מתכוונן: Selectable transmission power (5W High, 1W Low) for efficiency.
• פונקציית VOX: שידור קולי להפעלה ללא ידיים.
• פונקציית סריקה: סורק אוטומטית ערוצים לאיתור פעילות.
• רדיו FM: Built-in FM radio receiver (87.5-108 MHz).
• ערוצי מזג אוויר: Access to weather information.
• סוללת ליתיום: סוללה בעלת קיבולת גבוהה של 2600mAh לשימוש ממושך.
• פָּנַס כִּיס: פנס LED משולב לנוחות.
• נעילת מקשים: מונע לחיצות כפתור בשוגג.
• שיחת חירום: פונקציה ייעודית למצבים דחופים.
• DTMF: איתות רב-תדרים דו-גוני.
• לְהַשְׁתִיק: Adjustable noise reduction.
• שעון כפול: ניטור של שני ערוצים בו זמנית.
• נעילת ערוץ עסוק (BCL): מונע שידור בערוץ תפוס.

Figure 2: Main Features of PNI P16UV. This graphic highlights key functionalities such as FM Radio (87.5-108 MHz), 10 Preset Weather Channels, 1750Hz Tone Burst, Repeater Function, Type-C charging, VOX, DW (Dual Watch), TOT (Time Out Timer), CTCSS/DCS, BCL (Busy Channel Lockout), Keypad lock, SQ (Squelch), Scan, and DTMF.

הגדרה

1. התקנת סוללה

To install the Li-Ion battery:

1. ודא שהרדיו כבוי.
2. יישר את ערכת הסוללות עם החריצים בגב הרדיו.
3. Slide the battery upwards until it clicks into place securely.
4. כדי להסיר, לחץ על תפס השחרור (אם קיים) והחליק את הסוללה כלפי מטה.

Figure 3: Battery Installation. This image shows the radio and its battery pack separated, demonstrating how the battery slides into the back of the unit.

2. חיבור אנטנה

הברג את האנטנה עם כיוון השעון לתוך המחבר שבחלק העליון של הרדיו עד שתהדק היטב בעדינות. אין להדק יתר על המידה.

3. טעינת הסוללה

Before first use, fully charge the battery. Place the radio (with battery installed) into the desk charger. The charger indicator light will typically show red during charging and turn green when fully charged. A full charge can take several hours.

Figure 4: PNI P16UV Radio Ready for Use. This image shows the complete radio unit with the antenna attached and battery installed, displaying its front panel and screen.

הוראות הפעלה

1. הפעלה/כיבוי ובקרת עוצמת קול

Rotate the top-right knob clockwise to power on the radio and increase volume. Rotate counter-clockwise to decrease volume and power off.

2. בחירת ערוץ

Use the up/down arrow buttons on the keypad to navigate through the 999 available channels. Alternatively, you can directly input channel numbers using the numeric keypad.

3. Dual-Band Operation (VHF/UHF)

The PNI P16UV supports both VHF and UHF bands. Use the א/ב button to switch between the primary (A) and secondary (B) frequency displays. The radio can transmit on one band while monitoring another (Dual Watch).

4. VOX Transmission

The Voice Operated Exchange (VOX) function allows for hands-free transmission. When VOX is enabled, the radio will automatically transmit when it detects your voice. Adjust VOX sensitivity in the menu to prevent accidental transmissions or missed voice activation.

5. פונקציית סריקה

Activate the scan function to automatically search for active signals across programmed channels. The radio will pause on an active channel and resume scanning after a set period of inactivity.

6. FM Radio and Weather Channels

The radio includes an FM broadcast receiver and dedicated weather channels. Consult the full user manual for specific instructions on accessing and tuning these features.

7. נעילת מפתחות

To prevent accidental changes to settings or transmissions, activate the keypad lock function. Refer to the radio's on-screen menu or dedicated button for this feature.

8. Emergency Call

The emergency call function, typically activated by a dedicated button, transmits an alert signal on a pre-programmed emergency frequency. Familiarize yourself with its operation for critical situations.

תַחזוּקָה

1. טיפול בסוללה

• טען את הסוללה במלואה לפני השימוש הראשון.
• הימנע מטעינת יתר או ריקון מלא של הסוללה כדי להאריך את תוחלת חייה.
• אחסנו את הסוללה במקום קריר ויבש כאשר אינה בשימוש למשך תקופות ממושכות.

2. ניקיון

נגבו את החלק החיצוני של הרדיו בעזרת מטלית רכהamp cloth. Do not use harsh chemicals or abrasive cleaners. Ensure the radio is powered off and dry before use.

3. אחסון

When storing the radio for a long time, remove the battery. Store the radio and battery in a dry, temperature-controlled environment, away from direct sunlight and extreme temperatures.

פתרון בעיות

מפרטים

אחריות ותמיכה

למידע על אחריות, תמיכה טכנית או שאלות בנוגע לשירות, אנא צרו קשר עם היצרן:

• יַצרָן: חנות מקוונת SRL
• כְּתוֹבֶת: Olteniei 26A, Piatra Neamt, Neamt, 610206, Romania
• אֶלֶקטרוֹנִי: comenzi@pni.ro
• Webאֲתַר: www.pni.ro

אנא שמור את הוכחת הרכישה שלך לכל תביעת אחריות.

Figure 5: Manufacturer Information. This image displays the back of the product packaging, detailing the manufacturer (ONLINESHOP SRL), address, email (comenzi@pni.ro), and website (pni.ro).
