מָבוֹא
The NOYAFA NF-859G is a versatile network cable tester designed for comprehensive network cable testing. It integrates multiple functions including wire detection, alignment testing, crimping testing, PoE detection, visual fault location (VFL), and an LED flashlight. This manual provides detailed instructions for the proper setup, operation, maintenance, and troubleshooting of your device.

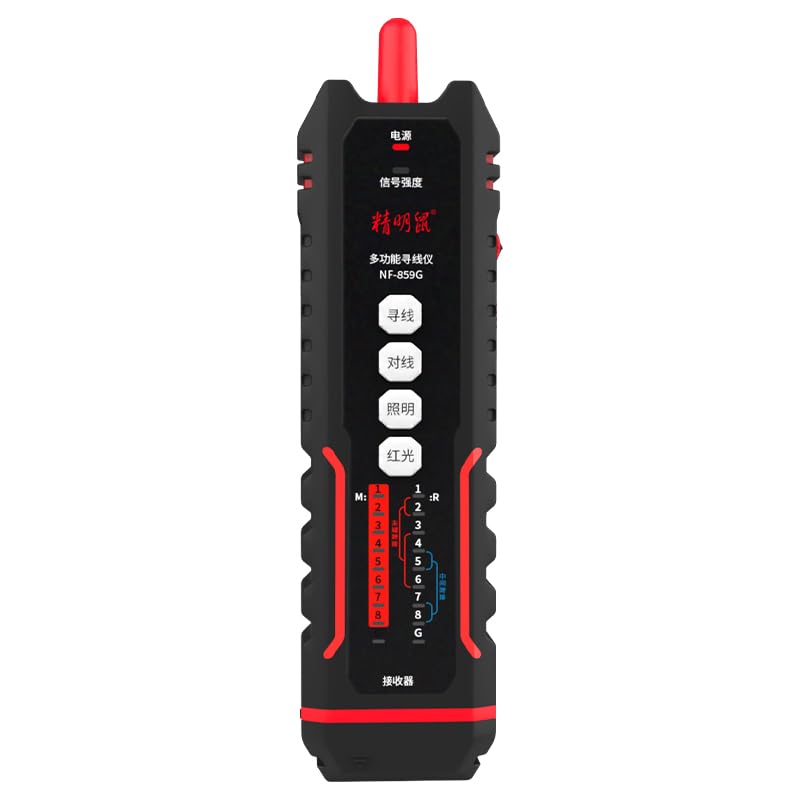

Image: The NOYAFA NF-859G Network Cable Tester, showing the main unit and the receiver.
הגדרה
פריקה ובדיקה ראשונית
Carefully unpack the NOYAFA NF-859G Network Cable Tester. Verify that all components are present and undamaged. The package should include:
- יחידת הבוחן הראשית
- Receiver (auxiliary machine)
- מדריך למשתמש (מסמך זה)
- הערה: סוללות אינן כלולות ויש לרכוש אותן בנפרד.
התקנת סוללה
- Locate the battery compartment on the main tester unit and the receiver.
- פתח את מכסה תא הסוללות.
- Insert the required batteries, ensuring correct polarity (+/-). The device uses a 3.7V lithium polymer battery.
- סגור היטב את מכסה תא הסוללות.
הוראות הפעלה
The NOYAFA NF-859G offers various testing modes. Familiarize yourself with the device's interface before operation.
פונקציית זיהוי חוטים
This function allows for tracing and locating cables. It supports both anti-interference mode and ordinary mode.
- Connect the cable to be traced to the main unit's appropriate port (RJ45/RJ11).
- Select the wire detection mode on the main unit.
- Use the receiver to trace the cable. The receiver will emit an audible signal when near the cable.
- Switch between anti-interference mode and ordinary mode as needed for optimal tracing in different environments.
Alignment Test (Cable Mapping)
Perform local and remote alignment tests to check for open circuits, short circuits, cross-overs, and split pairs in network cables.
- For local alignment test, connect both ends of the cable to the main unit.
- For remote alignment test, connect one end of the cable to the main unit and the other end to the receiver.
- Initiate the alignment test. The display will show the wiring status of the cable.
בדיקת כיווץ
Verify the proper crimping of RJ11 and RJ45 connectors.
- Insert the crimped RJ11 or RJ45 connector into the corresponding port on the main unit.
- Select the crimping test function. The device will indicate if the crimping is correct or if there are faults.
PoE (Power over Ethernet) Detection
Identify the power supply wire core and detect mid-span or end-span PoE configurations.
- Connect the network cable with PoE to the main unit.
- Activate the PoE detection function. The device will display information about the PoE type and power status.
איתור תקלות חזותיות (VFL)
The integrated 20mw red light function helps locate breaks and bends in fiber optic cables.
- חבר את כבל הסיב האופטי ליציאת VFL.
- Activate the VFL. A red laser light will be emitted.
- Observe the cable for light leakage, which indicates a fault.
- Caution: Avoid direct eye exposure to the laser light.
פנס לד
The built-in LED flashlight provides illumination in dark working environments.
- Press the dedicated flashlight button to turn it on or off.
תַחזוּקָה
Proper maintenance ensures the longevity and accuracy of your NOYAFA NF-859G Network Cable Tester.
- ניקוי: השתמשו במטלית רכה ויבשה לניקוי המכשיר. אין להשתמש בחומרי ניקוי שוחקים או ממסים.
- אִחסוּן: יש לאחסן את המכשיר במקום קריר ויבש, הרחק מאור שמש ישיר וטמפרטורות קיצוניות. אם מאחסנים אותו לתקופות ממושכות, יש להוציא את הסוללות כדי למנוע דליפה.
- החלפת סוללה: Replace batteries when the low battery indicator appears. Always use the specified battery type (3.7V lithium polymer).
- טיפול: הימנע מלהפיל את המכשיר או לחשוף אותו למכות חזקות.
פתרון בעיות
This section addresses common issues you might encounter with your NOYAFA NF-859G.
| בְּעָיָה | סיבה אפשרית | פִּתָרוֹן |
|---|---|---|
| המכשיר לא נדלק. | סוללות חלשות או מתות; התקנה שגויה של הסוללה. | Check battery indicator. Replace batteries or ensure they are installed with correct polarity. |
| תוצאות בדיקת כבלים לא מדויקות. | Damaged test cable; incorrect test mode selected; dirty connectors. | Use a known good test cable. Ensure the correct test mode (e.g., alignment test) is selected. Clean connectors. |
| Wire tracing signal is weak or absent. | Cable is shielded; interference from other cables; low battery on receiver. | Switch to anti-interference mode. Ensure receiver batteries are charged. Try tracing in a less congested area. |
| VFL red light is dim or not working. | Low battery; VFL port obstruction; internal fault. | Check battery level. Ensure VFL port is clean and unobstructed. If problem persists, contact support. |
מפרטים
Key technical specifications for the NOYAFA NF-859G Network Cable Tester:
- מספר דגם: NF-859G
- מותג: NOYAFA
- שם כללי: רשת כבל Tester
- טכנולוגיית קישוריות: אתרנט
- מקור כוח: Battery Powered (3.7V lithium polymer battery)
- רכיבים כלולים: Main Tester Unit, Receiver (auxiliary machine)
- VFL Output Power: 20mw (Red Light Function)
- Wire Detection Modes: Anti-interference mode, Ordinary mode
- מחברים נתמכים: RJ45, RJ11
- סוגי כבלים נתמכים: CAT5, CAT6, CAT5E, CAT6A
- משקל פריט: 420 גרם
- מידות חבילה: 28.8 x 16.6 x 5.3 ס"מ
- צֶבַע: שָׁחוֹר
- יַצרָן: NOYAFA
אחריות ותמיכה
For warranty information or technical support, please refer to the official NOYAFA webאתר או צור קשר עם המפיץ המקומי שלך. שמור את קבלת הרכישה כהוכחת קנייה עבור תביעות אחריות.
יַצרָן: NOYAFA
תאריך זמין ראשון: 22 בספטמבר 2024
לסיוע נוסף, אנא בקרו באתר NOYAFA Brand Store on Amazon.
