1. הקדמה
This user manual provides essential information for the safe and efficient installation, operation, and maintenance of your atrina katrina Solar HYG 5532 5500W Hybrid Solar Inverter. This device is a multi-functional inverter/charger, combining functions of an inverter, solar charger, and battery charger to offer uninterruptible power support in a portable size. Its comprehensive LCD display allows user-configurable and easy-accessible button operation such as battery charging current, AC/solar charger priority, and acceptable input voltage מבוסס על יישומים שונים.
אנא קרא מדריך זה בעיון לפני ההתקנה וההפעלה כדי להבטיח ביצועים ובטיחות מיטביים.
2. הוראות בטיחות
Please adhere to all safety warnings and instructions provided in this manual. Improper installation or operation may result in electric shock, fire, or serious injury.
- יש לוודא שכל החיווט מבוצע על ידי אנשי מקצוע מוסמכים.
- אל תנסה לפרק או לתקן את הממיר בעצמך. פנה לאנשי שירות מוסמכים.
- הרחק את הממיר מחומרים דליקים, לחות ואור שמש ישיר.
- ודא אוורור נאות סביב המהפך כדי למנוע התחממות יתר.
- יש לנתק תמיד את כל מקורות החשמל (אנרגיה סולארית, סוללה, חשמל) לפני ביצוע כל תחזוקה או חיווט.
- יש ללבוש ציוד מגן אישי (PPE) מתאים בעת עבודה עם מערכות חשמליות.
3. המוצר נגמרview
The atrina katrina Solar HYG 5532 is a 5500W hybrid solar inverter designed for various power applications. It features a pure sine wave output, an integrated MPPT solar charge controller, and supports multiple operation modes.
תכונות עיקריות:
- פלט גל סינוס טהור עבור אלקטרוניקה רגישה.
- Self-consumption and feed-in to the grid capabilities.
- Programmable supply priority for PV, Battery, or Grid.
- User-adjustable battery charging current to suit different battery types.
- Multiple operation modes: Grid-tie, Off-grid, and Grid-tie with backup.
- Built-in timer for various on/off operations.
- Multiple communication options: USB, RS232, Modbus, and SNMP.
- Monitoring software for real-time status display and control.
- Parallel operation up to 6 units for 10KW & 15KW models (5.5KW model does not support parallel operation).
זיהוי רכיב:
Refer to the image below for a detailed view of the inverter's components and their respective labels.

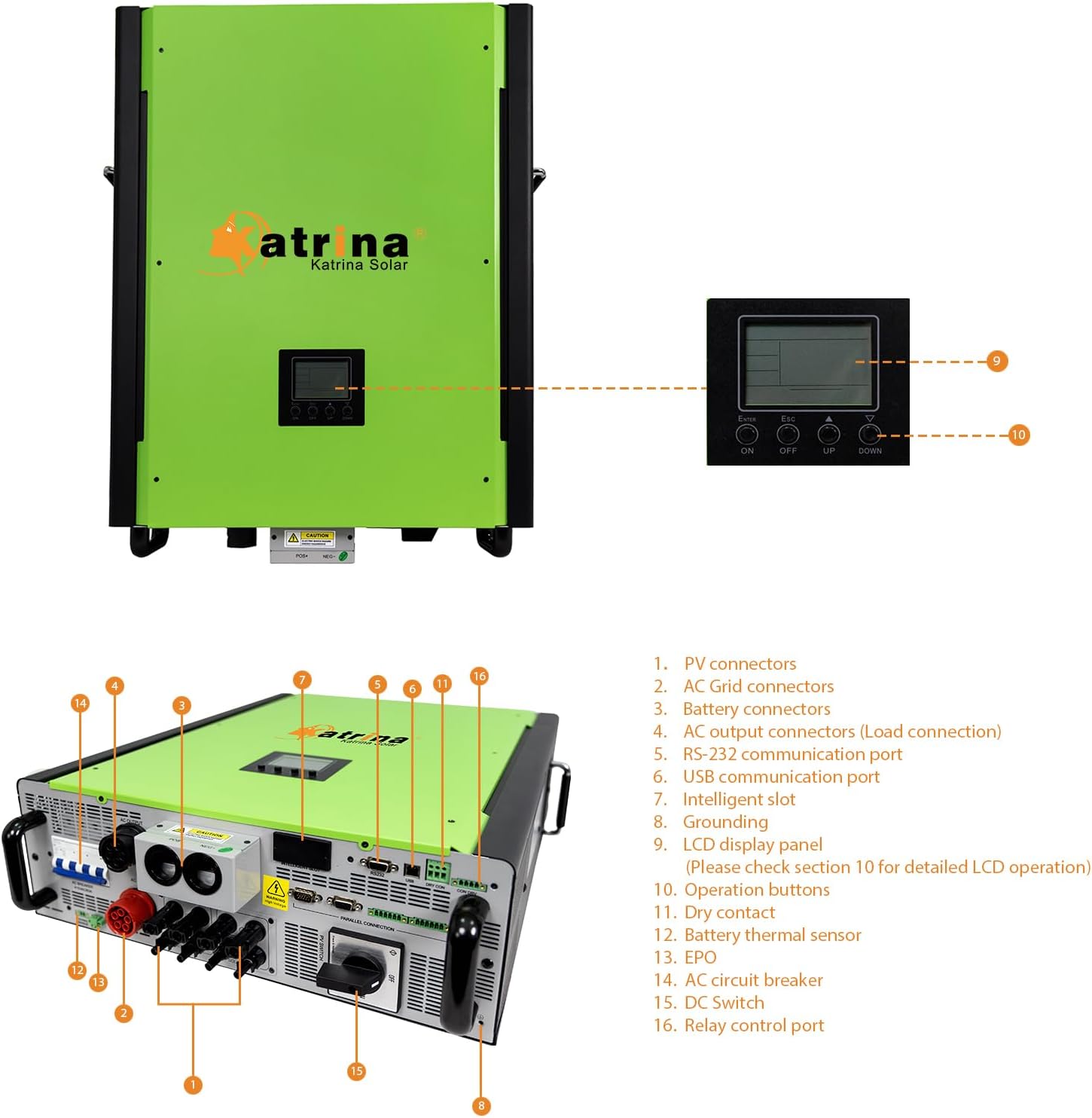

תמונה 3.1: חזית וצד view of the atrina katrina Solar HYG 5532 Inverter with labeled connection ports and display panel. Key components include PV connectors, AC grid connectors, battery connectors, AC output connectors, communication ports (RS-232, USB), grounding terminal, intelligent slot, AC circuit breaker, DC switch, and relay control port.
4. התקנה והגדרה
Proper installation is crucial for the safe and efficient operation of your hybrid solar inverter. Ensure all connections are secure and follow local electrical codes.
תרשים חיבור:
The diagram below illustrates the typical connection setup for the hybrid solar inverter, integrating solar panels, batteries, utility grid, generator, and household loads.
תמונה 4.1: Schematic showing the connection of solar power, generator, utility grid, external battery packs, and home appliances to the atrina katrina Solar HYG 5532 Inverter.
שלבי התקנה (כללי):
- הַרכָּבָה: Choose a suitable location for mounting the inverter. It should be indoors, well-ventilated, and protected from direct sunlight and moisture. Ensure sufficient clearance for air circulation.
- חיבור סוללה: Connect the battery bank to the inverter's battery terminals. Ensure correct polarity (+ to + and - to -). Use appropriate cable gauges.
- חיבור קלט AC (חשמל/גנרטור): Connect the utility grid or generator AC input to the designated AC input terminals on the inverter.
- חיבור פלט AC (עומסים): Connect your household loads or distribution panel to the AC output terminals of the inverter.
- PV Input Connection (Solar Panels): Connect the solar panel array to the PV input terminals. Verify correct voltage ודירוגים נוכחיים.
- הַאֲרָקָה: ודא שהממיר מחובר כראוי להארקה בהתאם לתקנות החשמל המקומיות.
- הפעלה ראשונית: Follow the specific power-up sequence outlined in the full manual (typically battery first, then solar, then AC input).
5. מצבי הפעלה
The HYG 5532 inverter supports multiple operating and charging modes to optimize energy usage based on your specific needs and available power sources.
Programmable Operation Modes:
- Grid-tie: The inverter operates in parallel with the utility grid, feeding excess solar power back into the grid.
- Off-grid: The inverter operates independently from the utility grid, providing power from solar and/or batteries to connected loads.
- Grid-tie with backup: Combines grid-tie functionality with battery backup for uninterrupted power during grid outages.
ארבעה מצבי טעינה:
The inverter offers four distinct charging modes to manage battery charging from solar, utility, or a combination of both.
תמונה 5.1: Visual representation of the four charging modes: Solar Only, Solar Priority, Mains Priority, and Hybrid Charge.
- סולארי בלבד: Solar energy is the sole charging source. This mode is suitable for areas with abundant solar resources where utility power is unavailable or not needed.
- עדיפות סולארית: Solar energy charges the battery first. Utility power charges the battery only when solar energy is insufficient or unavailable. Ideal for areas with stable grid and high electricity prices.
- עדיפות רשת: Utility power charges the battery first. Solar energy charges the battery only when utility power is unavailable.
- טעינה היברידית: Both solar energy and utility power charge the battery simultaneously. This mode is suitable for areas with unstable power grids, ensuring continuous backup power.
6. LCD Display and Operation
The inverter features an intuitive LCD display and operation buttons for monitoring system status and configuring settings. The display provides real-time information on input/output voltage, current, frequency, battery status, and operational mode.
לחצני הפעלה:
The control panel, visible in Image 3.1, includes buttons for navigation and selection:
- ESC: Exit current menu or cancel selection.
- למעלה למטה: נווט בין אפשרויות התפריט או התאם ערכים.
- הפעלה/כיבוי: Power on/off the inverter.
- להיכנס: אשר את הבחירה או היכנס לתפריט משנה.
Detailed instructions for navigating the LCD menu and configuring specific parameters (e.g., battery type, charging current, output voltage range) are provided in the comprehensive user manual.
7. פעולה מקבילה
For higher power requirements, the 10KW and 15KW models of this inverter series support parallel operation, allowing up to 6 units to work together. The HYG 5532 (5.5KW) model does not support parallel operation.
תמונה 7.1: Illustration of multiple inverter units connected in parallel to a shared battery bank, utility grid, and loads, enhancing overall system capacity.
Parallel operation requires specific wiring and configuration. Refer to the detailed instructions in the full user manual for proper setup of parallel systems.
8. תחזוקה
Regular maintenance ensures the longevity and optimal performance of your inverter. Always disconnect all power sources before performing any maintenance.
- ניקוי: יש לנקות מעת לעת את החלק החיצוני של הממיר בעזרת מטלית יבשה ורכה. יש לוודא שפתחי האוורור נקיים מאבק ופסולת.
- חיבורים: יש לבדוק מדי שנה את כל החיבורים החשמליים (סוללה, סולארי, קלט/פלט AC) לאיתור הידוק וסימני קורוזיה. יש להדק כל חיבור רופף.
- סְבִיבָה: ודא שסביבת ההתקנה נשארת בטווחי הטמפרטורה והלחות שצוינו.
- בדיקת סוללה: אם משתמשים בסוללות עופרת-חומצה, יש לבדוק את רמות האלקטרוליט ואת מצב ההדקים בהתאם להנחיות יצרן הסוללה.
9. פתרון תקלות
If you encounter issues with your inverter, refer to the following general troubleshooting steps. For complex problems, contact customer support.
- אין תפוקת חשמל: Check battery connections, AC input breaker, and inverter's ON/OFF switch. Verify battery voltage נמצא בטווח הפעולה.
- התחממות יתר של הממיר: Ensure adequate ventilation. Clear any obstructions from cooling vents. Reduce load if continuously overloaded.
- קודי שגיאה על גבי מסך ה-LCD: Consult the full user manual for a list of specific error codes and their corresponding solutions.
- סוללה חלשה כרךtage אזעקה: Check battery charge level. Ensure solar panels are producing power and AC input is available if configured for charging.
- אין טעינה סולארית: Verify solar panel connections, ensure panels are clean and not shaded, and check PV input voltage.
10. מפרטים
The following table provides detailed technical specifications for the atrina katrina Solar HYG 5532 Hybrid Solar Inverter.
תמונה 10.1: Detailed technical specifications including PV input, AC input, AC output, battery charger, and efficiency for various models in the series.
| תכונה | מִפרָט |
|---|---|
| שם הדגם | HYG 5532 |
| כוח פלט | 5500 וואט |
| מקור כוח | מופעל באמצעות אנרגיה סולארית |
| ASIN | B0CL71PTNY |
| UPC | 768502001979 |
| תאריך ראשון זמין | 17 באוקטובר 2023 |
11. אחריות ותמיכה
For warranty information, technical support, or service inquiries, please contact atrina katrina Solar customer service. Keep your purchase receipt and product model number (HYG 5532) readily available when contacting support.
Please visit the official atrina katrina Solar website or refer to your purchase documentation for specific warranty terms and conditions.
