Dawson Tools DSM101N Digital Multimeter with Environmental Tester Instruction Manual

1. הקדמה

This manual provides essential information for the safe and effective operation of your Dawson Tools DSM101N Digital Multimeter with Environmental Tester. This device is designed for measuring various electrical parameters such as AC/DC voltage, AC/DC current, resistance, continuity, and diode testing. Additionally, it integrates environmental sensors for temperature, relative humidity, light intensity, and sound level measurements. Please read this manual thoroughly before use and retain it for future reference.

2. מידע בטיחות

Always adhere to basic safety precautions when using this instrument to reduce the risk of fire, electric shock, or personal injury. Improper use can result in electric shock or damage to the meter.

• אין ליישם כרךtage או זרם שחורג מהמגבלות המרביות שצוינו עבור המונה.
• נקוט משנה זהירות בעת עבודה עם כרךtagמעל 60V DC או 30V AC RMS. נפחים אלהtagהם מהווים סכנת הלם.
• יש לנתק תמיד את כבלי הבדיקה מהמעגל לפני שינוי פונקציות או טווחים.
• Inspect test leads for damaged insulation or exposed metal before each use. Replace if damaged.
• אין להפעיל את המונה אם הוא נראה פגום או אם ה-casing פתוח.
• Ensure the battery compartment cover is securely closed before operation.
• Use the correct input terminals for the selected measurement function.
• Do not use the meter in wet environments or in the presence of explosive gases or dust.

3. המוצר נגמרview

The Dawson Tools DSM101N combines a digital multimeter with environmental testing capabilities. Familiarize yourself with the components shown below.

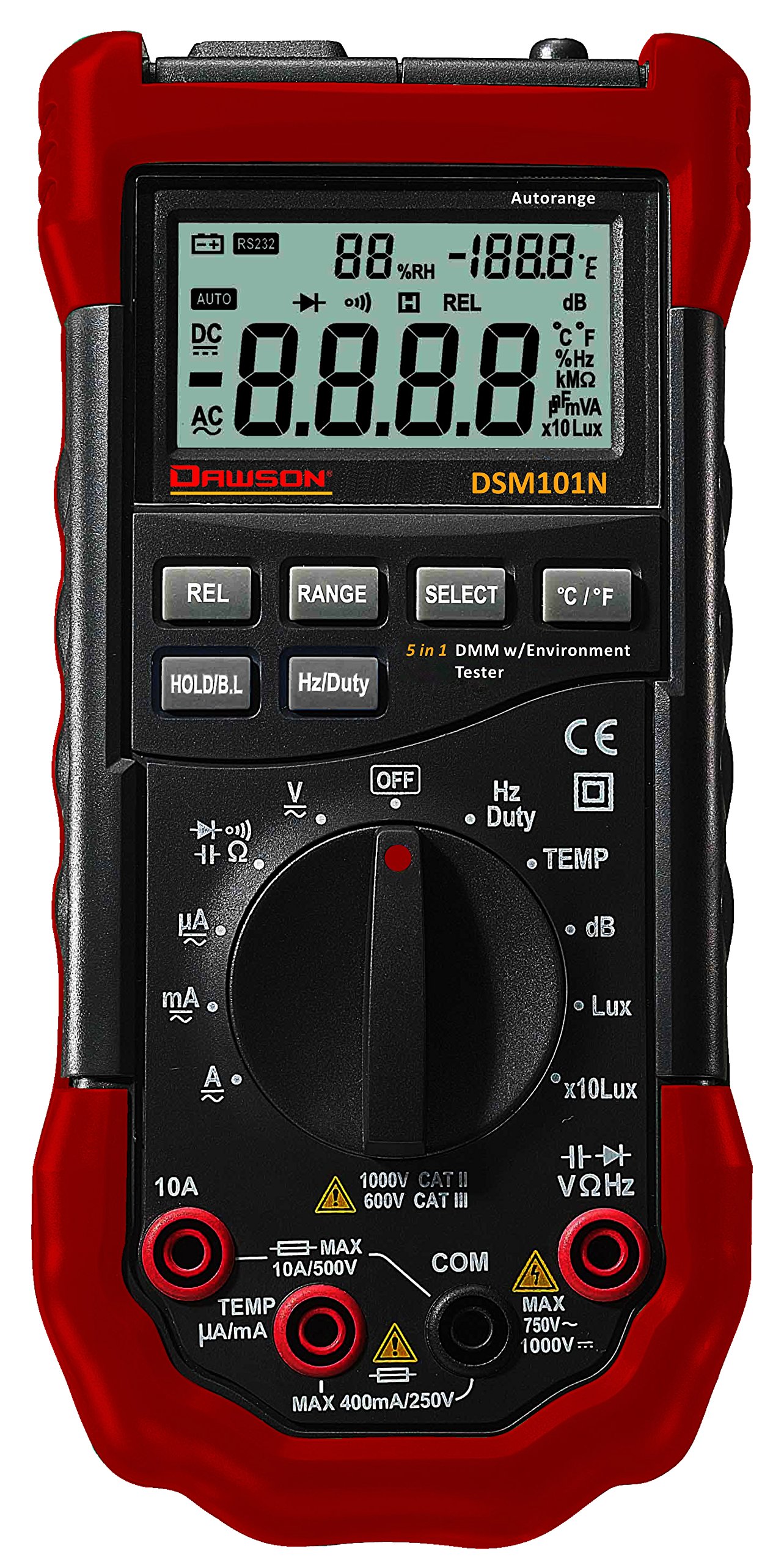

איור 1: חֲזִית view of the Dawson Tools DSM101N Digital Multimeter. This image displays the large LCD screen, the central rotary function dial, the input jacks for test leads at the bottom, and the integrated sensors for environmental measurements (light, sound, temperature, humidity) located at the top of the device.

3.1 מרכיבי מפתח

• תצוגת LCD: מציג קריאות מדידה, יחידות ומחווני פונקציות.
• Function Rotary Dial: Used to select the desired measurement function.
• שקעי קלט: Terminals for connecting test leads (COM, VΩmA, 10A).
• חיישני סביבה: Integrated sensors for light, sound, temperature, and humidity measurements.
• לחצני פונקציה: Buttons for features like Data Hold, Backlight, Range, etc.

4. התקנה

4.1 התקנת סוללה

The DSM101N is powered by a 9V battery (not included). Follow these steps to install or replace the battery:

1. ודא שהמד כבוי ונתק את כל חוטי הבדיקה.
2. אתר את מכסה תא הסוללה בחלקו האחורי של המונה.
3. שחררו את הברגים המחזיקים והסירו בזהירות את המכסה.
4. חבר סוללה 9V חדשה למחבר הסוללה, תוך הקפדה על הקוטביות הנכונה.
5. הכנס את הסוללה לתא והתקן את המכסה בחזרה, תוך אבטחתו בעזרת הבורג/ים.

A low battery indicator will appear on the LCD when the battery needs replacement.

5. הוראות הפעלה

This section details how to perform various measurements using your DSM101N multimeter.

5.1 שלבי מדידה כלליים

1. Turn the rotary dial to the desired function.
2. Connect the test leads to the appropriate input jacks (usually COM and VΩmA for most measurements, or 10A for high current).
3. חבר את חוטי הבדיקה למעגל או לרכיב הנבדק.
4. קרא את ערך המדידה על גבי צג ה-LCD.
5. Disconnect test leads from the circuit before changing functions or turning off the meter.

5.2 Electrical Measurements

• DC כרךtagה (V=):

  1. Set the rotary dial to the "V=" position.
  2. Insert the black test lead into the COM jack and the red test lead into the VΩmA jack.
  3. Connect the test leads in parallel across the DC voltage source or component. Observe polarity.
• AC כרךtagה (V~):

  1. Set the rotary dial to the "V~" position.
  2. Insert the black test lead into the COM jack and the red test lead into the VΩmA jack.
  3. Connect the test leads in parallel across the AC voltagמקור או רכיב.

• התנגדות (Ω):

  1. Set the rotary dial to the "Ω" position.
  2. Insert the black test lead into the COM jack and the red test lead into the VΩmA jack.
  3. ודא שהמעגל מנותק. חבר את חוטי הבדיקה על פני הרכיב כדי למדוד את ההתנגדות שלו.

• מבחן המשכיות:

  1. Set the rotary dial to the continuity/diode position (often indicated by an audible beep symbol).
  2. Insert the black test lead into the COM jack and the red test lead into the VΩmA jack.
  3. Connect the test leads across the component. A continuous beep indicates continuity (low resistance).
• בדיקת דיודה:

  1. Set the rotary dial to the continuity/diode position (often indicated by a diode symbol).
  2. Insert the black test lead into the COM jack and the red test lead into the VΩmA jack.
  3. Connect the red lead to the anode and the black lead to the cathode of the diode. The display will show the forward voltage drop. Reverse the leads; the display should show "OL" (Open Loop) for a good diode.

• DC Current (A=) / AC Current (A~):

  1. Set the rotary dial to the appropriate "A=" or "A~" range (e.g., mA, 10A).
  2. For mA/µA, insert the black test lead into the COM jack and the red test lead into the VΩmA jack. For 10A, insert the red test lead into the 10A jack.
  3. Crucially, connect the meter in series with the circuit. Break the circuit and insert the meter so that the current flows through it. Never connect in parallel for current measurement.

5.3 Environmental Measurements

• טמפרטורה (טמפ'):

  1. Set the rotary dial to the "Temp" position.
  2. The meter will display the ambient temperature using its internal sensor. If an external K-type thermocouple is used (not included), connect it to the designated input ports (often VΩmA and COM, or specific Temp ports if available) and the display will show the external temperature.

• לחות יחסית (RH):

  1. Set the rotary dial to the "RH" position.
  2. The meter will display the relative humidity percentage using its internal sensor.

• Light (Lux/Fc):

  1. Set the rotary dial to the "Light" position.
  2. Point the light sensor (usually located at the top of the meter) towards the light source. The display will show the light intensity in Lux or Foot-candles (Fc).
• Sound Level (dB):

  1. Set the rotary dial to the "Sound" position.
  2. Point the microphone (usually located at the top of the meter) towards the sound source. The display will show the sound level in decibels (dB).

5.4 פונקציות מיוחדות

• החזקת נתונים (HOLD): לחץ על כפתור "HOLD" כדי להקפיא את הקריאה הנוכחית בתצוגה. לחץ שוב כדי לשחרר.
• תאורה אחורית: Press the backlight button (often labeled with a light bulb icon) to illuminate the display for better visibility in low-light conditions.
• בחירת טווח (RANGE): In some functions, the meter may have auto-ranging. Pressing the "RANGE" button can switch between auto-ranging and manual ranging, allowing you to select a specific range.

6. תחזוקה

6.1 ניקוי

נגב את ה-c של המונהasing עם מודעהamp מטלית וחומר ניקוי עדין. אין להשתמש בחומרים שוחקים או ממסים. יש לוודא שהמד יבש לחלוטין לפני השימוש.

6.2 החלפת סוללה

Refer to Section 4.1 for battery replacement instructions. Replace the battery promptly when the low battery indicator appears to ensure accurate readings.

6.3 החלפת נתיך

If the current measurement function fails, the fuse may need replacement. This procedure should only be performed by qualified personnel.

1. ודא שהמד כבוי וכל כבלי הבדיקה מנותקים.
2. פתחו את מכסה תא הסוללות (ואולי גם את כל תא הסוללה האחורי).asing, depending on design).
3. Locate the fuse(s). Note the type and rating of the blown fuse.
4. Replace the fuse with one of the exact same type and rating. Never use a fuse with a different rating.
5. Reassemble the meter, ensuring all screws are tightened.

7. פתרון תקלות

8. מפרטים

The following are the general specifications for the Dawson Tools DSM101N Digital Multimeter with Environmental Tester. Specifications are subject to change without notice.

• לְהַצִיג: LCD, 3½ digit (1999 counts)
• DC כרךtage: עד 1000V
• AC כרךtage: עד 750V
• זרם DC: עד 10A
• זרם זרם חילופין: עד 10A
• הִתנַגְדוּת: עד 20 מגה-אוהם
• טֶמפֶּרָטוּרָה: Range typically -20°C to 1000°C (with K-type thermocouple)
• לחות יחסית: 0% עד 100% RH
• אוֹר: Up to 200,000 Lux / 20,000 Fc
• רמת קול: 35dB עד 100dB
• מקור כוח: סוללה 9V
• מידות (L x W x H): 19.6 x 9.1 x 5.6 ס"מ לערך (7.7 x 3.6 x 2.2 אינץ')
• מִשׁקָל: בערך 408 גרם (0.9 פאונד)
• טמפרטורת הפעלה: 0°C עד 40°C (32°F עד 104°F)

9. אחריות ותמיכה

Dawson Tools products are manufactured to high-quality standards. For warranty information, technical support, or service, please contact your local distributor or the manufacturer directly. Keep your purchase receipt as proof of purchase.

Manufacturer: Dawson Tools
