הוראות בטיחות חשובות
Please read and understand all instructions before attempting to assemble, install, or operate this ceiling fan. Failure to follow these instructions could result in electric shock, fire, or serious personal injury.
- בטיחות חשמל: All electrical connections must be made by a qualified electrician and conform to local codes and ordinances. Disconnect power at the main circuit breaker before installation or servicing.
- הַרכָּבָה: The mounting structure must be capable of supporting the weight of the fan (approximately 6.7 kg) plus the dynamic load during operation. Ensure the fan is securely mounted to a ceiling joist or an outlet box marked "Acceptable for Fan Support."
- מרווח להב: Maintain a minimum clearance of 2.3 meters (7.5 feet) from the floor to the fan blades and at least 0.5 meters (1.6 feet) from the blade tips to any walls or obstructions.
- שְׁלַט רָחוֹק: Use only the provided remote control. Do not attempt to modify the remote or fan wiring.
- ניקוי: תמיד כבו את המאוורר ונתקנו את החשמל לפני ניקוי. השתמשו במטלית רכהamp מטלית; לעולם אל תשתמשו בחומרי ניקוי שוחקים.
תוכן החבילה
Verify that all components listed below are present and undamaged before beginning installation. If any parts are missing or damaged, contact Sofucor customer service.
- מכלול מנוע מאוורר תקרה
- להבי מאוורר (5x)
- ערכת תאורת לד
- שְׁלַט רָחוֹק
- תושבת הרכבה
- דאודרוד
- חוּפָּה
- חבילת חומרה (ברגים, אומים וכו')
- מדריך הוראות
התקנה והתקנה
This section provides general guidance for installing your Sofucor ceiling fan. For detailed, step-by-step instructions, refer to the included installation manual and any official installation videos provided by Sofucor.
1. היכונו להתקנה
- כבה את החשמל במפסק החשמל.
- Ensure the mounting location is suitable and can support the fan's weight.
- Unpack all components and lay them out for easy access.
2. Mount the Bracket and Downrod
Secure the mounting bracket to the ceiling outlet box. Attach the downrod to the motor assembly, feeding the electrical wires through the downrod.
3. בצע חיבורי חשמל
Connect the fan's electrical wires to the household wiring according to the wiring diagram in the detailed manual. Ensure all connections are secure and insulated.
4. Attach Fan Blades and Light Kit
Carefully attach the five fan blades to the motor assembly. Then, connect and secure the LED light kit to the bottom of the fan motor housing.
Image: This illustration shows the process of tightening the fan blade screws and securing the safety rope during installation, ensuring stability and safety.
פֶּתֶק: For visual assistance, Sofucor provides detailed installation videos. Please refer to the manufacturer's website or the QR code in your physical manual for access to these resources.
הוראות הפעלה
Your Sofucor ceiling fan is controlled by the included remote control. Ensure the remote has fresh batteries installed.
בקרת מהירות מאוורר
The fan features 6 adjustable speeds. Use the speed buttons on the remote to cycle through the settings:
Image: This diagram illustrates the 6 adjustable fan speeds, categorized into three levels: 1-2 for low soft wind, 3-4 for medium natural wind, and 5-6 for high cool wind, demonstrating airflow intensity.
- רמות 1-2: Low soft wind, ideal for gentle air circulation.
- רמות 3-4: Medium natural wind, suitable for comfortable airflow.
- רמות 5-6: High cool wind, for maximum cooling effect.
Reversible DC Motor (Summer/Winter Mode)
The fan's DC motor allows for reversible blade rotation, optimizing air circulation for different seasons.

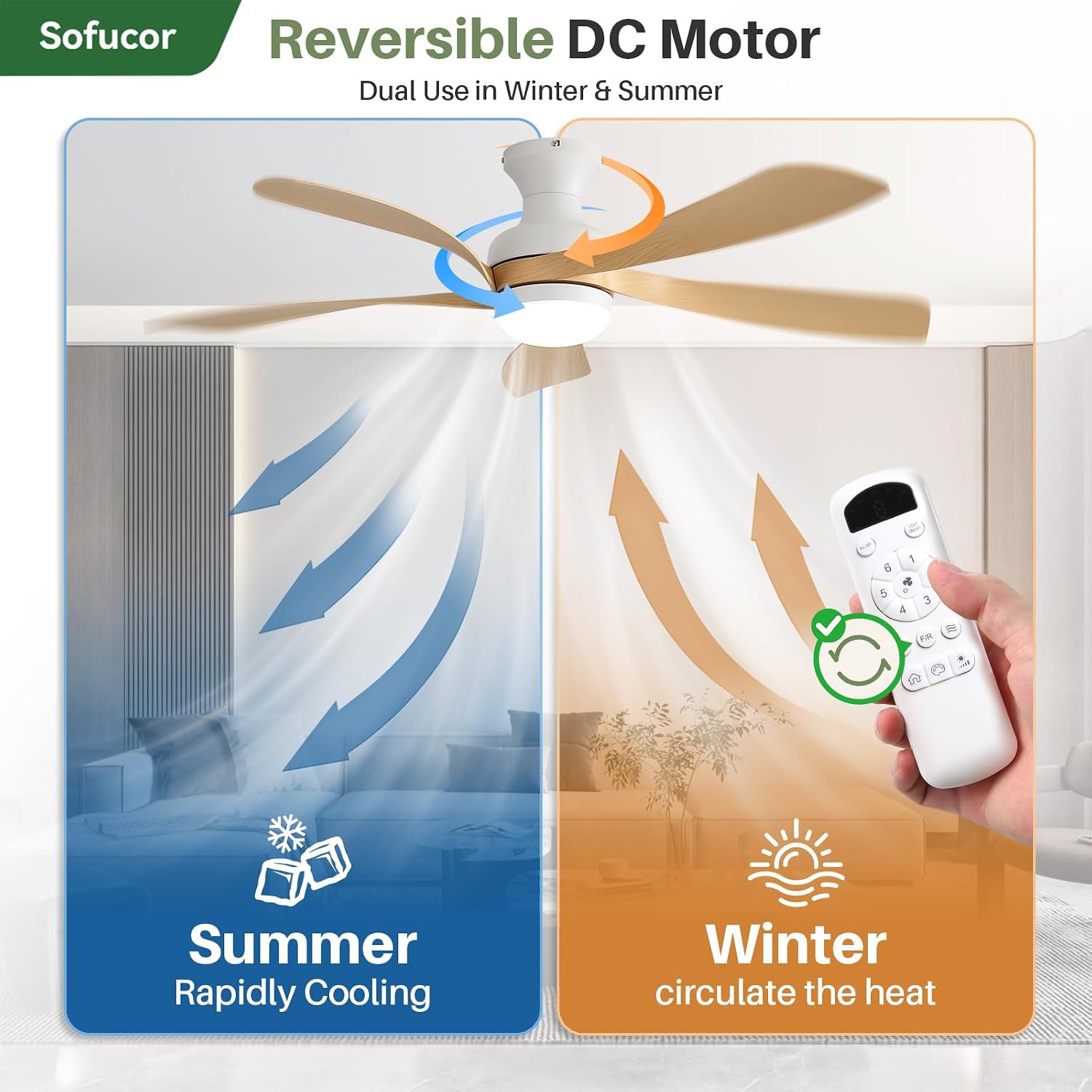

Image: This diagram illustrates the reversible DC motor function. In summer mode, the fan rapidly cools by pushing air downwards. In winter mode, it circulates warm air upwards, helping to distribute heat evenly.
- מצב קיץ: הלהבים מסתובבים נגד כיוון השעון, דוחפים את האוויר כלפי מטה ליצירת בריזה מקררת.
- מצב חורף: להבים מסתובבים עם כיוון השעון, מושכים אוויר כלפי מעלה כדי להזרים אוויר חם הכלוא ליד התקרה.
Use the dedicated button on the remote control to switch between modes.
בקרת תאורה
תאורת ה-LED המשולבת מציעה תאורה הניתנת להתאמה אישית:
Image: This diagram demonstrates the customizable lighting features, including three color temperatures: 3000K (warm light), 4000K (natural light), and 6000K (cold light). It also shows stepless dimming from 1% to 100% brightness.
- טמפרטורת צבע: Select between 3000K (warm white), 4000K (natural white), and 6000K (cool white) using the remote.
- עמעום ללא שלב: Adjust brightness continuously from 10% to 100%.
- פונקציית זיכרון: The light will remember your last brightness and color temperature setting when turned off and on again.
פונקציית טיימר
Set the fan to automatically turn off after a specified period:
Image: This image highlights the fan's timer function, offering settings for 1, 4, or 8 hours. It also emphasizes the low-noise DC motor, operating at less than 20dB for quiet performance.
- Available timer settings: 1 hour, 4 hours, 8 hours.
- Activate the timer using the corresponding buttons on the remote control.
תַחזוּקָה
תחזוקה שוטפת מבטיחה ביצועים אופטימליים ומאריכה את תוחלת החיים של מאוורר התקרה שלכם.
- ניקוי: יש לנקות מעת לעת את להבי המאוורר ואת בית המנוע בעזרת מטלית רכה ונטולת סיבים. במקרה של לכלוך עיקש, יש לנקות מעטamp cloth can be used. Ensure the fan is completely dry before operating. Do not use abrasive materials or harsh chemicals.
- איזון להב: Over time, fan blades may become unbalanced, leading to wobbling. Check that all blade screws are tight. If wobbling persists, consult the troubleshooting section or contact customer support.
- ערכת אור: The integrated LED light is designed for long life and typically does not require replacement. If the light malfunctions, refer to the troubleshooting section.
פתרון בעיות
If you encounter issues with your Sofucor ceiling fan, refer to the following common problems and solutions:
| בְּעָיָה | סיבה אפשרית | פִּתָרוֹן |
|---|---|---|
| המאוורר לא מופעל | No power, loose wiring, remote control battery dead. | בדוק את מפסק החשמל. ודא שכל חיבורי החיווט מאובטחים. החלף את סוללות השלט רחוק. |
| האור לא עובד | Loose wiring, LED driver issue, remote control battery dead. | Check light kit wiring. Replace remote control batteries. If issue persists, contact customer support. |
| המאוורר רועד יתר על המידה | Loose blades, unbalanced blades, loose mounting bracket. | Ensure all blade screws are tight. Check mounting bracket for secure installation. Use a balancing kit if necessary (not included). |
| השלט רחוק לא מגיב | סוללות ריקות, שלט רחוק מחוץ לטווח, הפרעות. | החלף סוללות. ודא שאתה נמצא בטווח קליטה. מזער הפרעות ממכשירים אלקטרוניים אחרים. |
If the problem persists after attempting these solutions, please contact Sofucor customer support for further assistance.
מפרטים
תמונה: תמונה זו מספקת תמונה מפורטת view of the fan's internal components and design features, including the brushless DC motor, high transmittance lampshade, 2100 Lumens LED light, unique curved blades, and reinforced metal canopy.
| תכונה | פְּרָט |
|---|---|
| מותג | סופוקור |
| מספר דגם | KBS-52K349 |
| מידות (L x W x H) | 132L x 132l x 35H cm |
| מִשׁקָל | 6.7 קילוגרם |
| חוֹמֶר | ABS (Blades, Lampצֵל) |
| סוג מנוע | DC Motor, Brushless |
| רמת רעש | פחות מ-20 dB |
| מהירויות מאוורר | 6 |
| סוג אור | LED משולב |
| כוח אור | 18 וואט |
| תפוקת אור | 2100 לומן |
| טמפרטורות צבע | 3000K (חם), 4000K (טבעי), 6000K (קריר) |
| עמעום | Stepless (10% - 100%) |
| שיטת בקרה | שְׁלַט רָחוֹק |
| הגדרות טיימר | שעה, שעתיים, 1 שעות |
| כרך ידtage | 220 וולט |
| שיעור יעילות אנרגטית | D (EU Label) |
| גודל חדר מומלץ | 3.5m x 3.5m – 6.5m x 6.5m |
| אביזרים כלולים | שְׁלַט רָחוֹק |
Image: This image highlights the energy-saving DC motor, which consumes up to 75% less energy. It also indicates the recommended room size for optimal performance, ranging from 3.5m x 3.5m to 6.5m x 6.5m.
אחריות ותמיכה
Sofucor products are manufactured to high-quality standards. For information regarding warranty coverage, please refer to the warranty card included with your product or contact Sofucor customer support directly.
If you have any questions, require technical assistance, or need to report a missing or damaged part, please contact our customer service team. Contact details can typically be found on the manufacturer's webבאתר או באריזת המוצר.
