1. הקדמה
This manual provides essential information for the safe and efficient operation, installation, and maintenance of your Carrier Durakool Plus 42KGL-024D+51MSG-024RD Split Air Conditioner. Please read this manual thoroughly before using your AC unit and retain it for future reference. Proper use and maintenance will ensure optimal performance and longevity of your appliance.
2. מידע בטיחות
הוראות בטיחות חשובות: יש להקפיד תמיד על אמצעי זהירות בסיסיים כדי להפחית את הסיכון לשריפה, התחשמלות או פציעה.
- Installation must be performed by qualified personnel in accordance with all applicable national wiring standards.
- ודא שספק הכוח מתאים לנפחtagכפי שצוין על לוחית השם של היחידה.
- Do not operate the AC unit with wet hands or when standing on a wet surface.
- הרחיקו ילדים מהיחידה ומהשלט רחוק.
- אין להכניס חפצים לפתח יציאת או כניסת האוויר.
- כבו את אספקת החשמל לפני ניקוי או ביצוע כל תחזוקה.
- In case of abnormal operation (e.g., burning smell), immediately turn off the unit and disconnect the power supply. Contact a qualified service technician.
3. המוצר נגמרview
The Carrier Durakool Plus 42KGL-024D+51MSG-024RD is a 2 Ton, 2 Star rated split air conditioner designed for residential use. It features a robust rotary compressor and an anti-bacterial filter for improved air quality.
תכונות עיקריות:
- 2 Ton Capacity, 2 Star Energy Rating
- Rotary Compressor for efficient cooling
- Anti Bacterial Filter and Electrostatic Dust Filter for cleaner air
- Sleep Mode and Auto Restart functions
- LCD Remote Control and LED Panel Display
- Auto Fan Speed, Auto Swing, Real Time Clock, Auto Mode, Turbo Mode
רכיבים כלולים:
- 1 x Main Unit (Indoor Unit)
- 1 x Outdoor Unit (Required, not explicitly listed in "whats_in_the_box" but implied by "Split AC" and "Is Outdoor Unit Required: Yes")
- 1 x שלט רחוק
- 1 x תעודת אחריות
- מדריך למשתמש (מסמך זה)

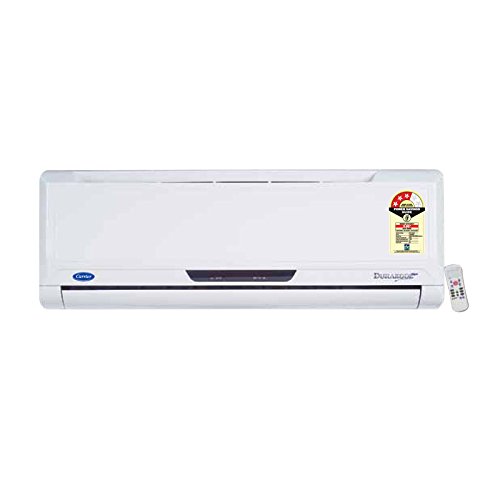

Figure 3.1: Carrier Durakool Plus Split AC Indoor Unit. This image shows the white indoor unit of the air conditioner, typically mounted on a wall.
4. התקנה
The Carrier Durakool Plus is a split system air conditioner, requiring both an indoor and an outdoor unit. Professional installation is mandatory to ensure proper functioning, safety, and warranty validity.
4.1 התקנה מקצועית
Due to the complexity of refrigerant handling, electrical connections, and structural mounting, installation must be carried out by a certified HVAC technician. Attempting self-installation may void your warranty and pose significant safety risks.
4.2 בחירת אתר
- יחידה פנימית: בחרו מיקום המאפשר פיזור אוויר אחיד בכל החדר, הרחק מאור שמש ישיר או מקורות חום. ודאו שיש מספיק מקום סביב היחידה לצורך תחזוקה.
- יחידה חיצונית: Choose a well-ventilated area, free from obstructions, and away from direct sunlight or excessive dust. Ensure the unit is placed on a stable, level surface. The outdoor unit should be easily accessible for maintenance.
4.3 חיבור לחשמל
The unit requires a dedicated power circuit. The electrical wiring must comply with local and national electrical codes. Ensure the power source is properly grounded. Refer to the wiring diagram provided with the outdoor unit for specific connection details.
5. הוראות הפעלה
Your Carrier Durakool Plus AC unit is controlled via an LCD remote control. Familiarize yourself with the remote's functions for optimal use.
5.1 פונקציות שלט רחוק
The remote control allows you to adjust temperature, fan speed, operating mode, and set timers. An LED display on the indoor unit will show current settings. Refer to the remote control's specific user guide for detailed button functions and display indicators.
- לחצן הפעלה: מפעיל או מכבה את היחידה.
- לחצן מצב: עובר בין מצבי הפעלה: אוטומטי, קירור, ייבוש, מאוורר, חימום (אם רלוונטי).
- כפתורי טמפרטורה (▲/▼): מתאים את טמפרטורת החדר הרצויה.
- לחצן מהירות מאוורר: בחירת מהירות המאוורר (אוטומטי, נמוך, בינוני, גבוה).
- כפתור הנדנדה: מפעיל או מבטל את סיבוב האוויר האנכי האוטומטי.
- מצב שינה: אופטימיזציה של הטמפרטורה ומהירות המאוורר לשינה נוחה וחיסכון באנרגיה.
- טיימר הפעלה/כיבוי: Sets a specific time for the unit to turn ON or OFF.
- מצב טורבו: Provides rapid cooling by operating at maximum fan speed and cooling capacity.
- הפעלה אוטומטית: If power is interrupted, the unit will automatically restart with previous settings once power is restored.
6. תחזוקה
תחזוקה שוטפת מבטיחה פעולה יעילה ומאריכה את חיי המזגן שלכם. יש לנתק תמיד את החשמל לפני ביצוע כל תחזוקה.
6.1 ניקוי מסנן אוויר
The unit is equipped with an electrostatic dust filter and an active carbon filter. Clean these filters regularly (every 2-4 weeks, depending on usage and air quality) to maintain cooling efficiency and air quality.
- כבה את יחידת המיזוג ונתק את אספקת החשמל.
- פתח את הפאנל הקדמי של היחידה הפנימית.
- הסר בזהירות את מסנני האוויר.
- נקו את המסננים באמצעות שואב אבק או שטפו אותם במים פושרים וחומר ניקוי עדין. שטפו היטב.
- יש לאפשר למסננים להתייבש לחלוטין באזור מוצל לפני הכנסתם מחדש.
- סגור את הפאנל הקדמי וחדש את אספקת החשמל.
6.2 ניקיון כללי
- נגבו את החלק החיצוני של היחידה הפנימית בעזרת מטלית רכהamp בַּד. אין להשתמש בכימיקלים קשים או בחומרי ניקוי שוחקים.
- Ensure the outdoor unit's coils are free from debris, leaves, and dirt. Use a soft brush or vacuum to clean the fins.
6.3 תחזוקה עונתית
It is recommended to have your AC unit professionally serviced annually, especially before the cooling season, to check refrigerant levels, electrical connections, and overall system performance.
7. פתרון תקלות
לפני פנייה לשירות, אנא בדקו את הבעיות הנפוצות הבאות:
| בְּעָיָה | סיבה אפשרית | פִּתָרוֹן |
|---|---|---|
| היחידה לא מתחילה | אין אספקת חשמל; סוללות השלט רחוק התרוקנו; מפסק החשמל הופעל. | בדוק את חיבור החשמל; החלף את סוללות השלט; אפס את מפסק החשמל. |
| קירור לא מספיק | Dirty air filters; Doors/windows open; Temperature setting too high; Outdoor unit obstructed. | Clean air filters; Close doors/windows; Lower temperature setting; Clear obstructions from outdoor unit. |
| רעש יוצא דופן | Loose parts; Unit not level; Debris in fan. | Ensure unit is securely mounted; Check for and remove debris. If noise persists, contact service. |
| דליפת מים מהיחידה הפנימית | צינור ניקוז סתום; התקנה לא נכונה. | Clear drain pipe obstruction; Contact professional for inspection. |
If the problem persists after attempting these solutions, please contact Carrier customer support or a qualified service technician.
8. מפרטים
| תכונה | פְּרָט |
|---|---|
| מותג | מוֹבִיל |
| שם הדגם | Durakool Plus 42KGL-024D+51MSG-024RD |
| יְכוֹלֶת | 2 טון |
| כוח קירור | 6741 וואט |
| יעילות אנרגטית | דירוג 2 כוכבים של BEE |
| תכונות מיוחדות | Anti Bacterial Filter, Electrostatic Dust Filter, Sleep Mode, Auto Restart, Auto Swing, Turbo Mode |
| צֶבַע | לָבָן |
| רמת רעש (בתוך הבית) | 47 דציבלים |
| סוג מהפך | אין מהפך |
| סוג התקנה | מערכת מפוצלת |
| סוג מדחס | גלילה סיבובית |
| חומר ליבה | נְחוֹשֶׁת |
| מקור כוח | חשמלי עם כבלים |
| שטח רצפה מומלץ | 180 רגל מרובע |
| שיטת בקרה | שְׁלַט רָחוֹק |
9. אחריות ותמיכה
9.1 מידע אחריות
Your Carrier Durakool Plus AC unit comes with a limited warranty:
- שנתיים אחריות על המוצר.
- 5 שנות אחריות על המדחס.
אנא שמור את קבלת הרכישה ואת כרטיס האחריות שלך לכל תביעת אחריות. תנאי האחריות מפורטים בכרטיס האחריות המצורף למוצר שלך.
9.2 תמיכת לקוחות
For technical assistance, service requests, or further inquiries, please contact Carrier customer support. Refer to your warranty card or the official Carrier website for up-to-date contact information.
You can also visit the official Carrier store for more information: Carrier Store on Amazon.in
